1. 流体自下而上流过测量管，推动外锥形浮子向上移动
2. 浮子与内侧光滑测量管形成环形流通通道，流量越大，浮子升得越高，环隙面积越大
3. 当流体作用力与浮子重力 + 浮力平衡时，浮子稳定在特定高度，高度与流量呈线性对应
4. 内置永磁体将浮子位置信号传递到外部指示器 / 变送器，实现显示与远传

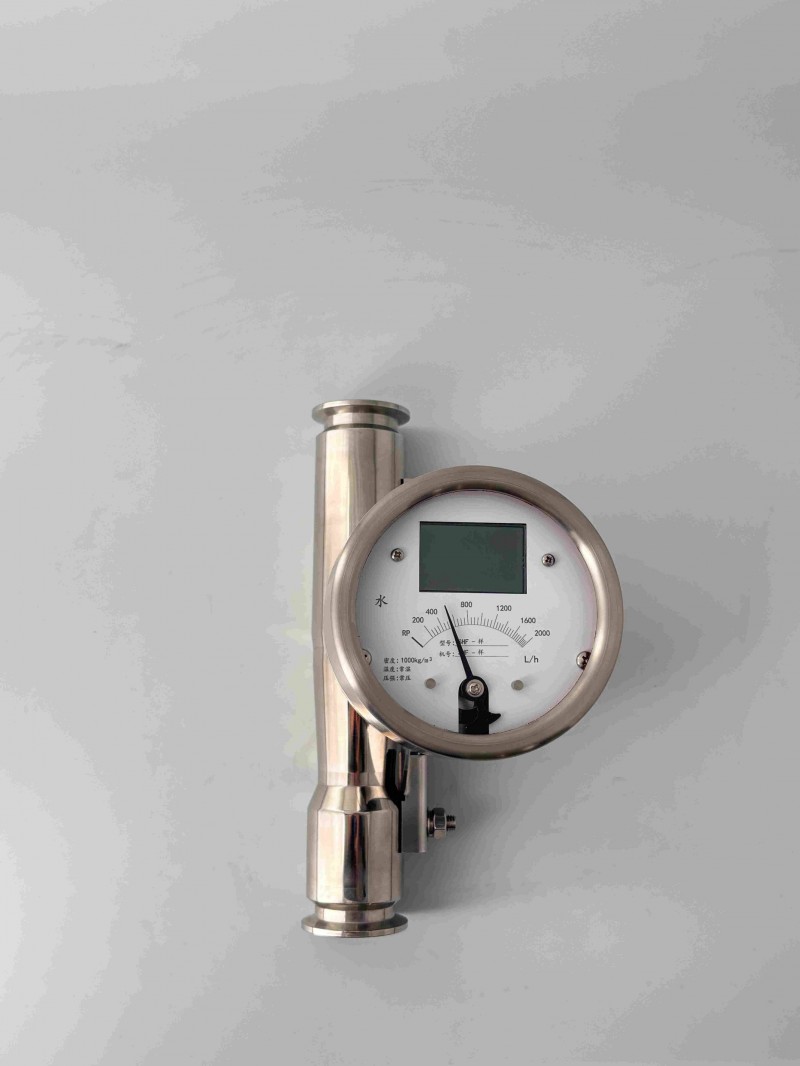

仪表型号：SHF

安装形式：垂直安装，自下向上

指示器  现场就地瞬时流量指示

            现场就地瞬时流量指示，带上下限位警报

            远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议

                 3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出

测量范围 ：25~250L/h水 6000~60000L/h水

介质温度 ：就地型 -40℃～+300℃  远传型-20℃～+80℃

环境温度 ：就地型 -40℃～120℃   远传型-20℃～70℃

精度：   就地型 ±1.5%         远传型±1.0%

量程比： 10：1

典型应用场景

1. 石油****：原油、柴油、酸碱溶液、****溶剂、液化气流量测量，反应釜进料控制
2. 医药制药：药液、蒸馏水、无菌流体、医药中间体计量，适配制药生产线
3. 制冷行业：制冷剂加注与循环流量监测
4. 环保水处理：污水、药剂投加、纯水系统流量测量

维护与故障排除

1. 日常维护：

   • 定期检查指示器显示是否正常
   • 清洁测量管内壁和浮子（用软布，避免划伤）
   • 校验周期：一般 1～2 年，关键工况建议 6 个月

2. 常见故障处理：

   • 浮子卡滞：拆下清洗，检查是否有异物或结垢
   • 读数不准：重新标定，检查介质参数是否变化
   • 无信号输出：检查电源、接线、变送器是否正常


总结
